Pin Soket CDI Vario 110 Karbu
Selamat Datang Di Blog Bengkelkampoeng
Posting kali ini kita mau berbagi tips sederhana buat yang kesulitan merangkai atau menentukan jalur-jalur pin soket cdi vario 110 lama/karbu,soket cdi vario 110 karbu memiliki 18 pin namun yang terkoneksi langsung hanya 11 pin sisanya tidak terhubung dengan jalur kabel manapun yaitu 7 pin dengan keterang NOL yang tidak terhubung sama sekali atau di biarkan begitu saja,Untuk lebih jelas tentang warna-warna kabel pin soket cdi vario 110 karbu yang terhubung langsung bisa lihat tabel di bawah sebagai berikut :
 |

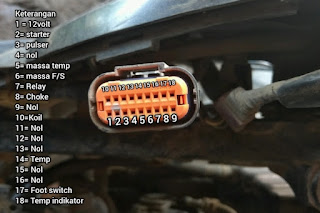

| Pin Soket Cdi vario 110 karbu |
Tabel Pin Soket CDI Vario 101 Karbu
| Pin Soket | Pin Soket CDI Vario 110 Karbu | |||
|---|---|---|---|---|
| Warna Kabel | Keterangan | |||
| Pin 1 | Hitam | 12 volt | ||
| Pin 2 | Merah Strip Hitam | Starter | ||
| Pin 3 | Biru Strip Putih | Pulser | ||
| Pin 4 | - | NOL/Kosong | ||
| Pin 5 | Hijau Strip Biru | Massa Temperatur | ||
| Pin 6 | Hijau | Massa Foot Switch | ||
| Pin 7 | Kuning Strip Merah | Relay | ||
| Pin 8 | Hijau Strip Coklat | Choke | ||
| Pin 9 | - | NOL/Kosong | ||
| Pin 10 | Hitam Strip Kuning | Koil | ||
| Pin 11 | - | Nol/Kosong | ||
| Pin 12 | - | Nol/Kosong | ||
| Pin 13 | - | Nol/Kosong | ||
| Pin 14 | Biru Strip Hijau | Temperatur | ||
| Pin 15 | - | Nol/Kosong | ||
| Pin 16 | - | Nol/Kosong | ||
| Pin 17 | Hijau Strip Putih | Foot Switch | ||
| Pin 18 | Pink | Temperatur Indikator | ||
Dengan mengetahui jalur-jalur kabel yang terhubung pada pin soket cdi vario 110 karbu kita bisa lebih paham jika kita mencari substitusi cdi buat vario tersebut,contoh yang pernah kita aplikasikan yaitu mengadopsi Cdi shogun lama atau shogun kebo yang pengapiannya sudah tidak diragukan lagi,lebih jelasnya simak terus sampai selesai.
 |
| Pin soket cdi shogun 110 lama |
Keterangan :
Ada empat warna yang menghubungkan antara pin soket cdi vario dengan pin soket cdi shogun 110,keempat warna tersebut yaitu sebagai jalur pin yang inti antara pin soket cdi vario dengan pin soket cdi shogun.
1. Warna Merah sebagai jalur input 12volt dari batterai atau dari kiprok pengisian yang tepat pada posisi Pin Ke 5 pada soket cdi Shogun dan Pin ke 1 pada soket cdi vario.
2. Warna Biru yaitu jalur dari Pulser dengan Pin ke 2 soket cdi shogun dan Pin ke 3 soket cdi vario.
3. Warna Hijau yaitu pin buat jalur kabel yang menuju ke massa atau ground dengan Pin ke 1 pada soket cdi shogun dan Pin ke 17 pada soket cdi vario.
4. warna Ungu yaitu jalur output yang menuju Koil dengan Pin ke 3 dari soket cdi shogun dan Pin ke 10 dari soket cdi vario,semua jalur-jalur tersebut di hubungkan langsung dengan warna kabel yang telah di jelaskan di dalam tabel di atas.
Terimakasih.
Demikian posting Pin Soket CDI Vario 110 Karbu,semoga bermanfaat.
Wassalamualaikum wr.wb.
